當前位置：首頁 > 產品中心 > 無線智能電表

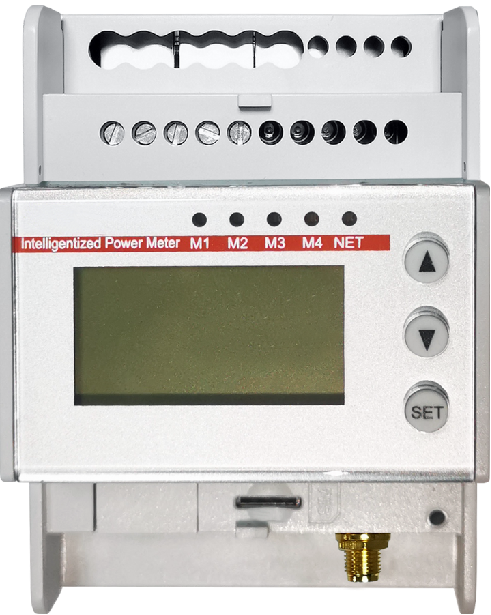

DTSD3366/XL系列電能表選型、應用

簡介

配有計量芯片，專業電能計量。
支持RS485，和LoRa通信方式，支持Modbus RTU和DLT 645通信協議。
可同時監測1至4個回路的用電數據，更適用于配電柜（動力柜）、控制柜內的出線回路計量。

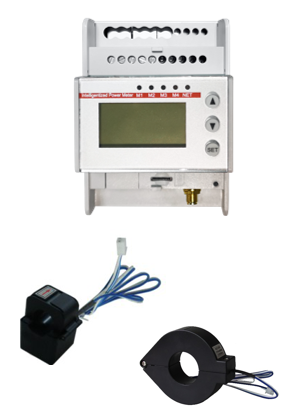

配開口式電流互感器，安裝簡單便捷。

應用



用電監測需求概述
電能消耗，是企業生產的主要成本。降低用電成本，是企業生產過程的重要關注點。降低企業用電成本的第一步，是獲取機器設備的全面用電數據，為優化生產計劃，提高生產效率，提高機器效能，從而降低用電成本，提供準確的數據支撐。

用電消耗的關注點，設備、產線、車間，通用輔助設備、設施，及工廠等不同層級的電能消耗數據。

安裝點選擇：

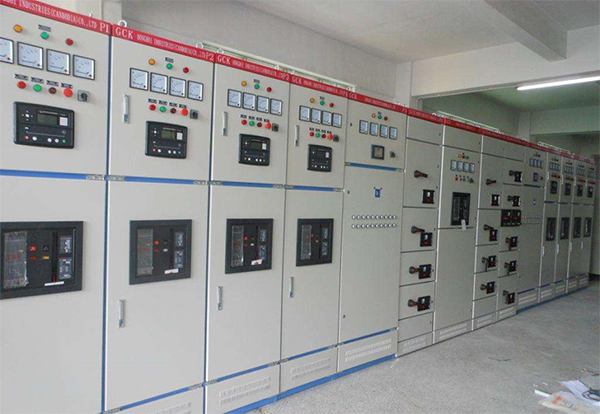

1、配電室：出于電能計量的目的，配電室的每一條出線，不必都進行用電監測，建議只監測，大用電負荷，供電范圍集中、區域獨立、用電獨立的回路；
2、配電柜：配電柜是車間級的配電設備，分布在車間各地?？梢詫ε潆姽竦妮敵龌芈愤M(jìn)行計量，獲取某產線、某臺（套）機器、用電設備雜的回路的用電數據；

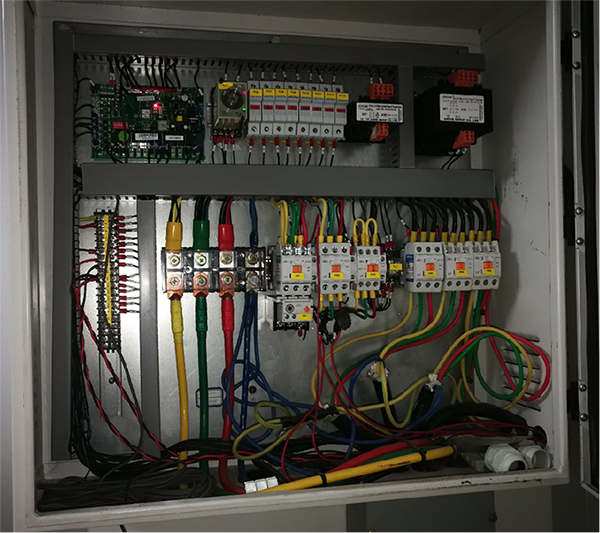

3、控制柜：控制柜一般是安裝在現場，控制機器設備的運行，有時多臺機器共用一面控制柜，建議對功率較大的用電設備進行用電數據監測；

4、未進行用電數據監測的回路和用電設備，根據上、下級之間的計量數據，進行計算，可以估算出相關的用電數據。


電能表選型說明
電能計量表基本是通用標準產品，功能相近。

DTSD3366XX/XL系列電能表，是從廣東雅達電子公司訂制。

主要特點：
1、配有計量芯片，專業電能計量；
2、支持RS485，和LoRa通信方式，支持Modbus RTU和DLT 645通信協議；
3、可同時監測1至4個回路的用電數據，更適用于配電柜（動力柜）、控制柜內的出線回路計量；
4、配開口式電流互感器，安裝簡單便捷。

電能表主要功能說明


電能表參數確定及應用
用電端，用電數據采集，確定電能表技術參數，建議考慮以下幾因素：
1、用電負荷（電流）：根據工作（額定）電流大小，選擇電流輸入范圍相匹配的電能表，保證計量精度；

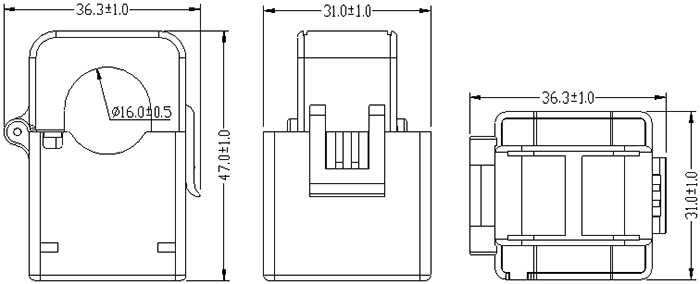

2、電流互感器（CT）：根據額定（工作）電流大小，選擇CT變比；根據負荷側電纜（或銅排）的尺寸大小，選擇電流互感器孔徑尺寸；
3、安裝：選擇導軌安裝方式電能表，開合式電流互感器，對老設備加裝，或是新系統，安裝都更簡單、便捷；
4、功能：除基本的計量功能外，建議根據設備運行方式、負載性質，以及對用數據、用電設備性能的分析需求，考慮復費率、電能質量、需量、歷史數據存儲等功能；5、獲取電能質量諧波數據，對分析電能質量，設備老化、劣變、故障等原因，提高電能質量的策略，提供準確的數據支撐；

6、歷史數據儲、需量，為準確、細化核算電能消耗成本，優化生產計劃安排，降低用電成本，提供更準確、更實際的數據。

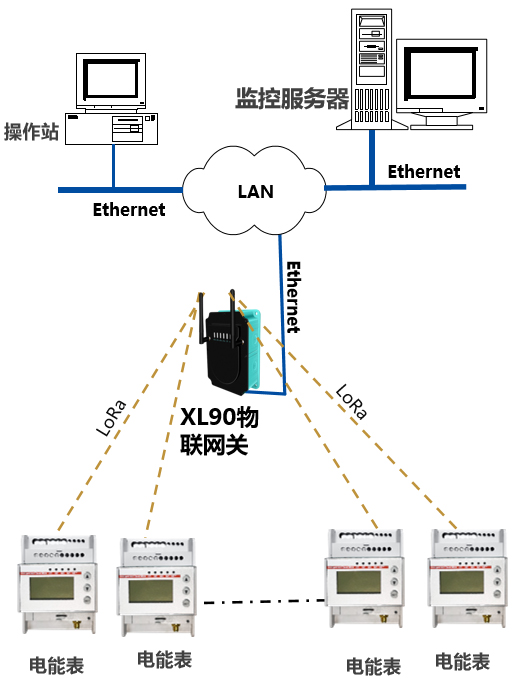

數據傳輸方案及應用

工廠用電數據采集點，分布在車間各處。選擇DTSD3366XX/XL系列電能表，采集用電據上傳：

1、車間配電柜、控制柜，分布在車間各處，甚至固定在墻上，每個柜有多個輸出回路。選擇DTSD3366XX/XL電能表，一塊表采集1-4個回路的用電數據。更少數量的表，采集更多回路，占用更小的安裝空間，安裝接線更加方便、快捷，對原柜進行更少的改動，對生產影響也降至更低；
2、DTSD3366XX/XL支持LoRa通信，通過無線，就能將分布在車間、工廠各點的用電數據，匯聚到網關，到監控服務器（能源管理系統）；節省大部分施工成本，減少了更多的麻煩；
3、LoRa（按不同國家、地區規定，配置相應頻段的通訊模塊）通訊方式，傳輸距離比較遠。在工廠、車間環境，傳輸距離約300m至1000m；
4、選擇XL9系列網關，無線讀取電能表數據，通過Ethernet、Wi-Fi，MQTT、SOAP、 Modbus、API、數據庫等協議，向平臺系統轉發數據。

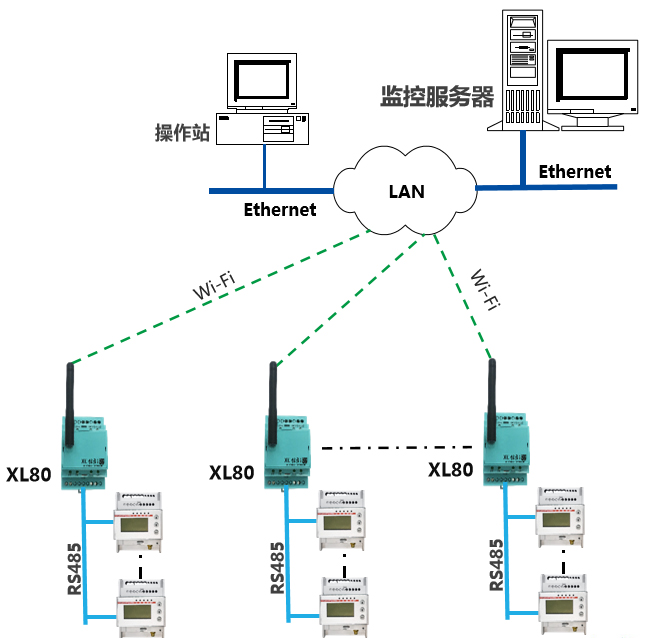

Wi-Fi傳輸應用方案

在工廠、車間建設有用于傳輸工業數據的Wi-Fi網絡，需要將電能表數據，從采集端，通過LAN網絡直接推送數據至平臺管理系統（EMS、MES、ERP），建議的方案是：

1、安裝在配電柜（控制柜）的電能表，通過RS485總線接入XL80智能主機；建議同一面（如）柜內的電能表，配置1臺XL80智能主機，智能主機也安裝在配電柜內；
2、XL80智能主機，通過Wi-Fi接入LAN網絡，支持MQTT、SOAP、API、Modbus、XL/9-IoT等等多種通信協議，接入EMS、MES、ERP等系統，不支持協議對接的，可直接將數據寫入數據庫；
3、XL80智能主機，還支持Ethernet、4G/NB等通信方式，用戶使用時有更多選擇。
