項目需求概述

• 通過RS485采集生產晶體設備里面PLC的數據，同時把數據通過無線傳給網關和通過RS485傳給現場生產設備本身的觸摸屏；
• 通過RS485采集生產晶體設備里面變頻器的數據；
• 采集PLC的數據和變頻器的數據通過無線LoRa方式傳給網關；
• 網關把數據通過以太網或者WIFI把數據寫到服務器電腦MYSQL數據庫；
• 網關通過以太網或者WIFI通過modbus-tcp把數據給監控平臺軟件；

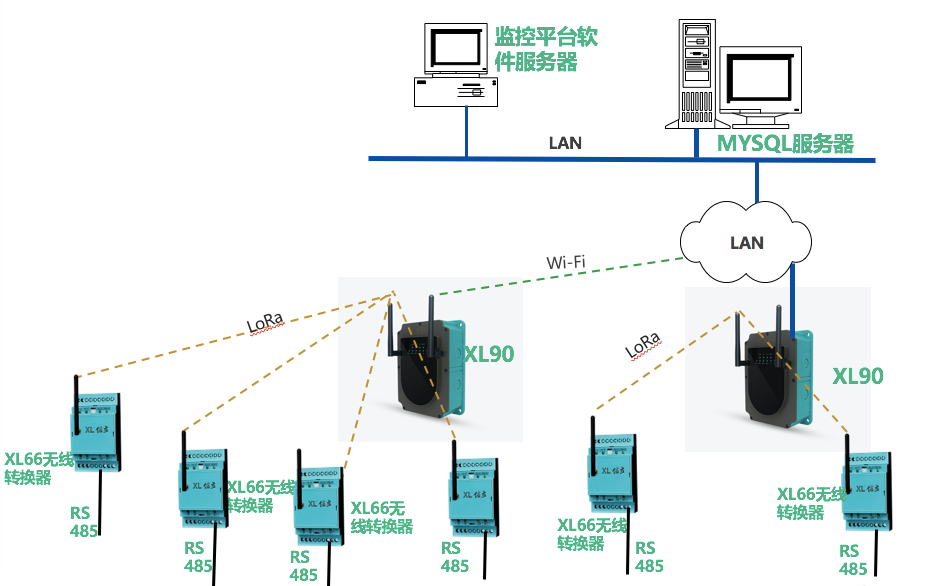

系統方案示意圖

• XL66無線轉換器導軌安裝；安裝在設備里面。
• 網關XL90的安裝點，根據現場情況自由選擇；
• 無線傳輸距離，在工廠車間環境，300至1000米。
• XL90數據監控終端可接入64個無線傳感器，理論上不受限制。
• XL90可同時支持以太網和Wi-Fi通信方式，使用更方便靈活。

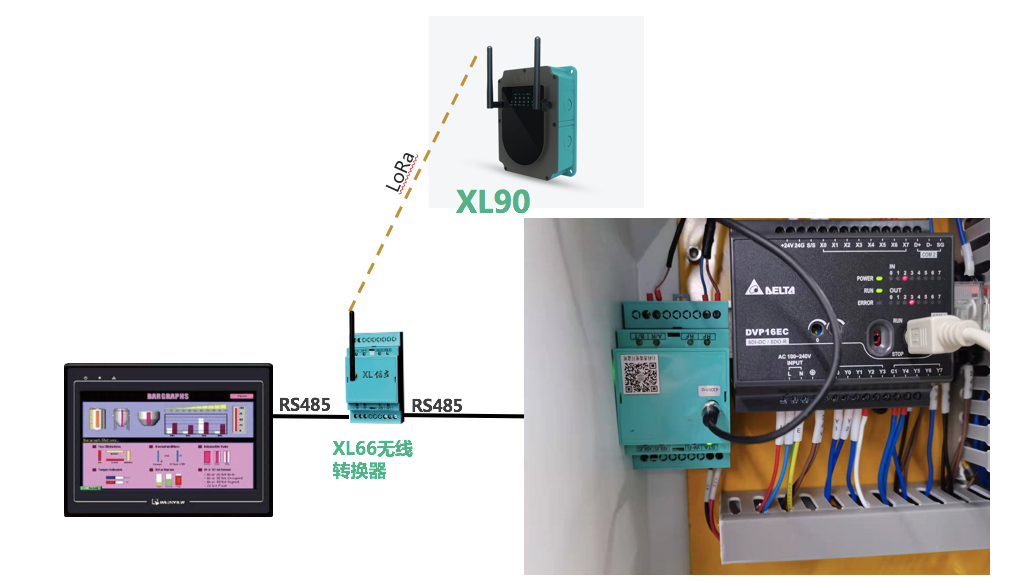

采集PLC數據

• 選擇XL66無線轉換器，采集設備PLC數據；采集數據方式：通過RS485，采集的數據通過RS485給現場設備的觸摸屏和通過無線上傳數據至XL90網關；
• XL66無線轉換器，安裝在生產設備內，導軌安裝，DC24V供電；
• 選用吸盤天線，天線通過磁鐵固定在生產設備外面。

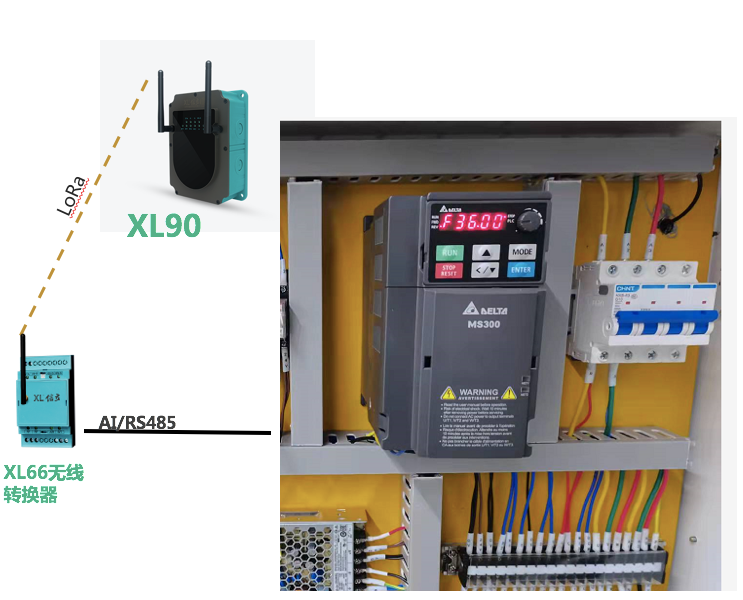

采集變頻器數據

• 選擇XL66無線轉換器，采集生產設備變頻器數據；采集數據方式：通過RS485，采集變頻器數據。然后無線上傳數據至XL90；
• XL66無線轉換器，安裝在生產設備內，導軌安裝，DC24V供電；
• 選用吸盤天線，天線通過磁鐵固定在生產設備外面。

XL66無線轉換器

• XL66無線轉換器，2路RS485、帶隔離，可選LoRa無線通訊方式：
• 可采集PLC，溫度儀表，自控儀表，設備控制器，變頻器等等的數據。
• 支持Modbus RTU、XL/6-IoT等通信協議;
• RS485支持Modbus RTU協議。
• 手機APP調試參數。
• 可定制協議。

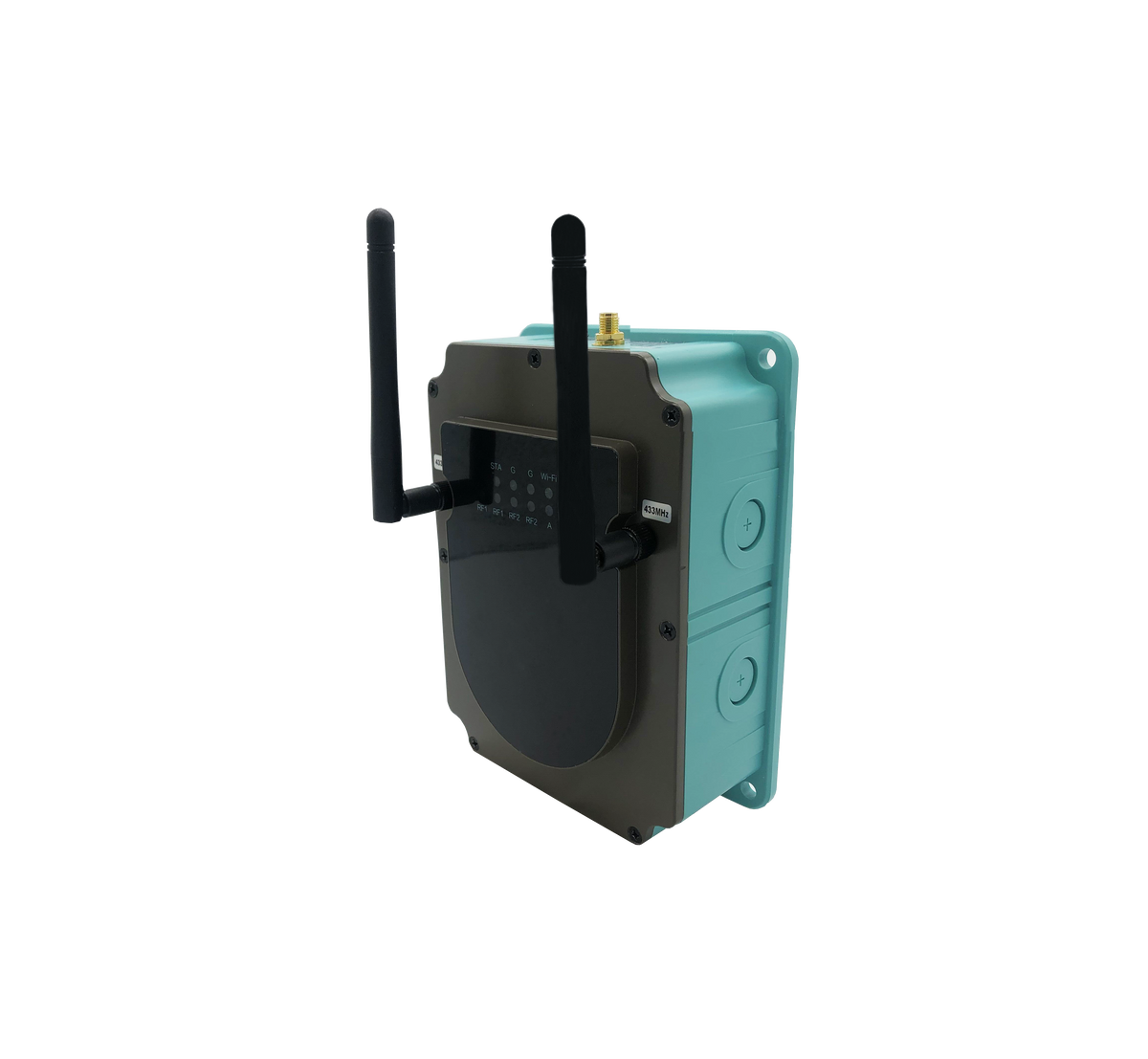

XL90網關

• 基于ARM Cortex-A8架構工業級處理器；Linux 操作系統；
• 配100/1000M雙以太網，Wi-Fi；
• 可配兩路LoRa無線通訊接口，無線讀取傳感、采集節點數據。
• 將數據同時接入多個軟件平臺；
• 支持XL/9-RDS Redis數據交換協議；XL/9-DB 數據庫格式協議，支持MS SQL，My SQL，ORACLE等數據庫；
• 支持物聯網協議MQTT、SOAP，以及工業、電力等等多種通信協議；
• 支持API接口；

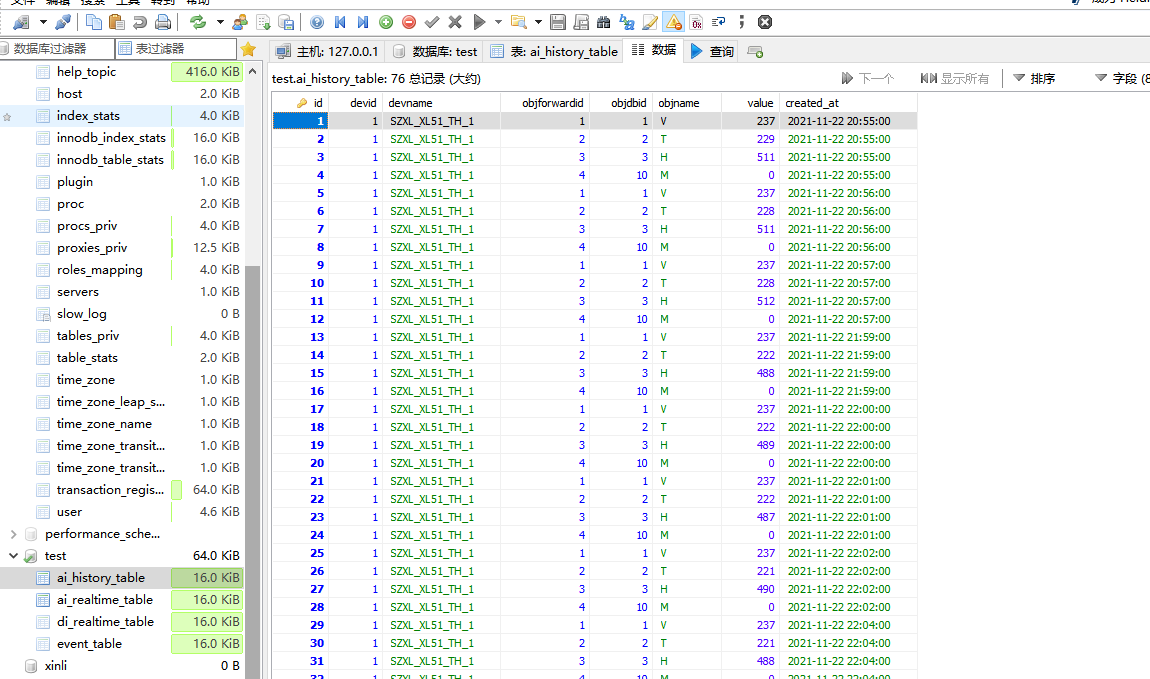

數據庫界面

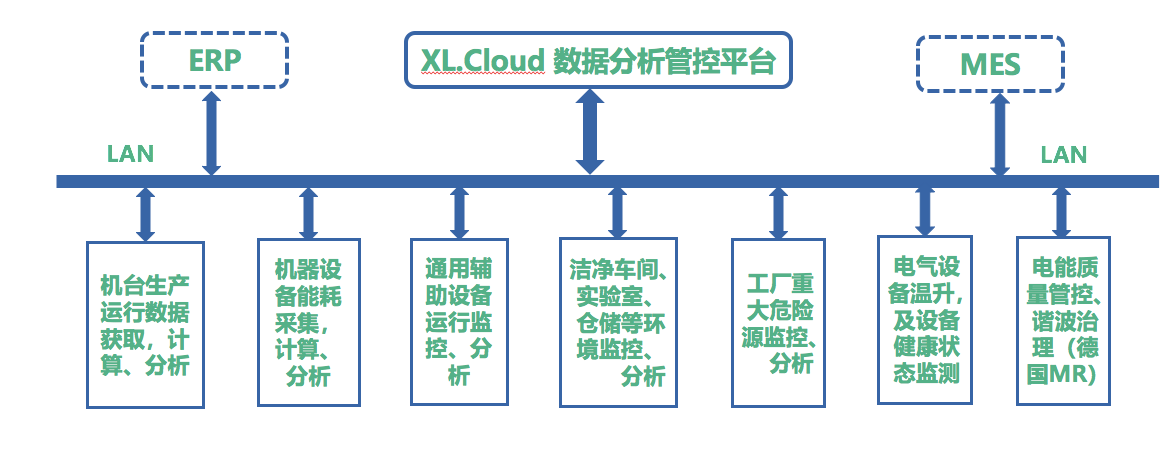

XIoT 工廠數字化系統
