一、 方案背景

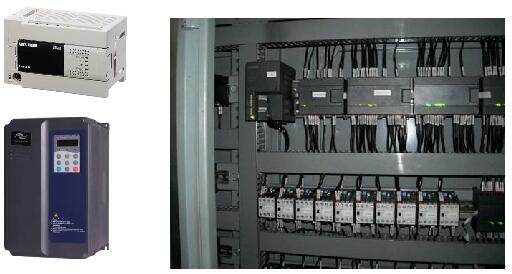

控制儀表、變頻器等 RS485/232 串口設備廣泛應用于各行各業，在工業生產現場起著重要作用。然而，這些設備通常通過有線方式進行通信和數據傳輸，存在著布線復雜、擴展性差、成本高、易受環境影響等問題。因此，無線聯網是更理想的解決方案。

本文提供一種基于 XL66 串口無線轉換器 的 RS485/232 串口設備無線聯網方案，無需布線，降低成本，提高系統擴展性和靈活性，提供更穩定的數據傳輸，減少環境條件對設備通信的影響。

二、 方案設計

1 、設備選型

選擇 XL66 串口無線轉換器 ，接入控制儀表、變頻器等設備的 RS485/232 接口，讀取所需數據，無線傳輸至網關節點。選擇 XL90 物聯網關 ，作為無線接收端，轉發數據。

2 、網絡傳輸

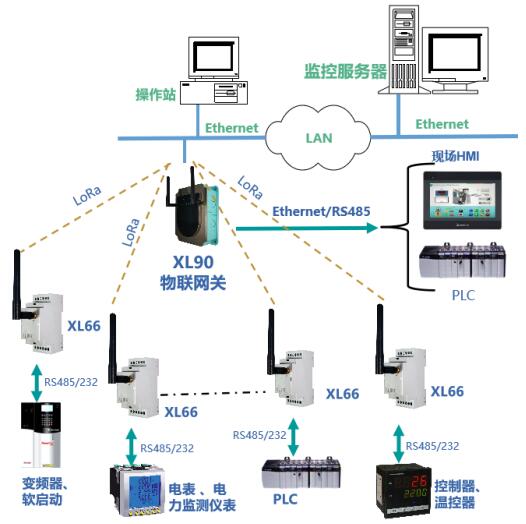

XL66 串口無線轉換器通過 LoRa 將數據無線傳輸至 XL90 物聯網關，網關通過以太網或 RS485 ，上傳數據至監控平臺、 PLC 、觸摸屏、控制器等設備，支持 MQTT 、 Modbus 、 API 、寫數據庫等通信協議。

3 、監控平臺

可構建 XLSCADA 監控平臺 ，實現對控制儀表、變頻器等設備數據的實時監測和分析。

可視化實時監控： 監控平臺可以收集和顯示各種設備和系統的實時數據，如溫度、壓力、流量、速度等。

智能預警： 當某個參數超出預設的報警閾值時，監控平臺觸發報警，并通過微信、短信、郵件等方式通知相關人員。

數據分析和報告： 數據存儲在平臺數據庫，可生成各類報表進行分析，幫助管理者了解系統的運行狀態和效率。

故障診斷和預測： 通過分析收集的數據，監控平臺可以幫助診斷設備狀態，并預測可能出現的問題。

安全和權限管理： 按職責劃分權限，確保只有授權的用戶才能訪問和控制系統。

三、 產品介紹

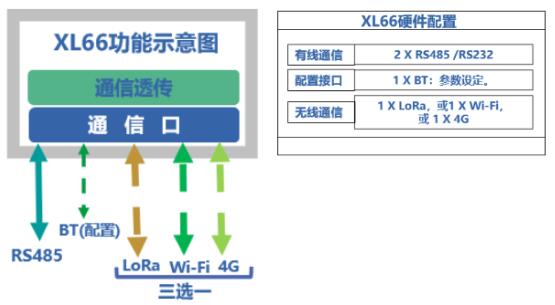

XL66 串口無線轉換器 ，作為控制器、測控儀表、智能設備等接入無線傳感網絡的節點裝置，通過 RS485/RS232 接口讀取相關設備的數據，無線傳輸。有效解決設備間連接與數據傳輸?shù)葐?wèn)題，使傳統設備輕松融入物聯世界。

多通信方式支持 ： LoRa 、 4G 、 Wi-Fi 多種選擇，適應不同通信環境。

靈活多設備聯接 ：支持 RS485 總線連接多個設備，實現一對多的通信結構。

APP 配置便捷 ：通過藍牙連接手機 APP ，現場即設即用更方便。

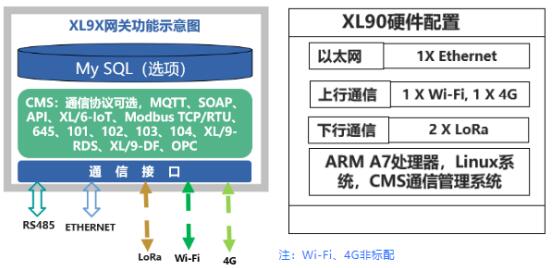

XL90 物聯網關 是信立工業物聯網 (XloT) 的核心，是節點和平臺之間的通訊樞紐和橋梁，啟動、管理通信網絡，協調節點通信，實現通信管理數據采集、協議轉換轉發等，構建更穩定、更可靠、更安全的無線通信網絡。

多種網絡連接

支持 Ethernet （以太網）、 Wi-Fi 接入局域網，可配 4G 通信接入中移動 One NET 、華為、阿里、亞馬遜等公有云或企業私有云平臺。

擴展靈活、便捷

當現場設備和上位系統更新或擴容時，只需修改 XL90 物聯網關相應的數據采集和轉發參數，即可快速實現系統擴展，縮短調試、投產時間。

通信協議庫豐富

MQTT 、 SOAP 、 API 、 XL/6-IoT 、 Modbus TCP/RTU 、 645 、 101 、 102 、 103 、 104 、 XL/9-RDS 、 XL/9-DF 、 OPC 等通信協議可選，支持定制開發指定的通信協議。

一次采集，多次復用

根據業務需要，可以同時將采集到的數據推送至 MES 、 ERP 等多個軟件平臺，實現數據一次采集多次復用，省事、省成本。

四、 方案價值

降低成本： 無線聯網方案可以大大減少布線的復雜性和成本，設備安裝和維護更加簡單。

提高生產效率： 通過實時監控設備運行狀態、分析歷史數據，可以最大限度地減少停機時間和故障，從而提高生產效率。

降低運營成本： 通過數據分析和優化，可以降低能源消耗和維護成本，從而降低總體運營成本。

提高安全性： 通過實時報警和通知，可以及時發現并解決安全問題，從而提高作業安全性。

提高可擴展性： 系統方便接入新設備，可擴展性強，可滿足未來的發展需求。

保障信息安全： 通過安全和權限管理功能，可以保護工業系統和數據的安全，防止未授權的訪問和操作。
