DTSD3366/XL無線智能電表，是廣東雅達電子股份有限公司，和深圳市信立科技有限公司，合作開發的。是一款在傳統電能表的基礎上，集成LoRa（490MHz）無線傳輸?shù)亩喙δ茈姳?，專為監測、精細化分析管控機器、設備能耗設計。
各項技術指標符合《GB/T17215.321-2008》、《GB/T 17215.322-2008》、《DL/T645-2007》等國家標準以及行業標準。實現對不同區域和不同負荷的電能計量，統計和分析。
一塊智能電表，可選配同時監測4個用電單元的用電數據。更方便應用于一臺機器，有多個相對獨立用電單元的用電監測。

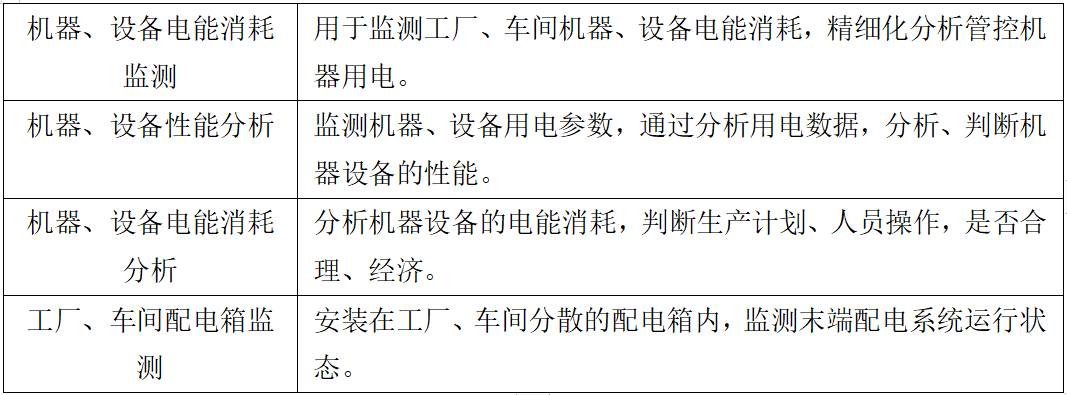

應用

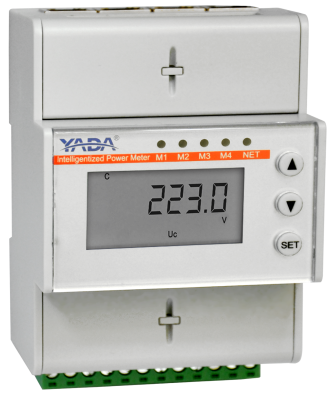

產品圖片
外形尺寸
技術參數：
監測參數
|
實時測量 |
|
|
電流 |
三相電流 |
|
相電壓 |
三相電壓 |
|
線電壓 |
各線電壓 |
|
有功功率 |
三相有功功率、三相總有功功率 |
|
無功功率 |
三相無功功率、三相總無功功率 |
|
視在功率 |
三相視在功率、三相總視在功率 |
|
功率因數 |
三相功率因素、系統功率因素 |
|
頻率 |
系統頻率 |
|
電能計量 |
|
|
有功電能 |
有功總電量、正向有功電量、反向有功電量、復費率電量（尖、峰、平、谷電量） |
|
無功電能 |
無功總電量、正向無功電量、反向無功電量、復費率電量（尖、峰、平、谷電量） |
|
復費率電能 |
分時有功、無功、視在電能計量功能，按相應的時段分別累計、存儲總、尖、峰、平、谷電能。 年時區數最大為14, 每套時段表內最多有8個日時段表，日時段數最大為14；時段最小間隔為15分鐘，且應大于電能表內設定的需量周期；時段可以跨越零點設置。 |
|
電能質量 |
|
|
諧波 |
三相電壓2~31次諧波畸變率，各相電壓諧波總畸變率 三相電流2~31次諧波畸變率，各相電流諧波總畸變率 |
|
不平衡率 |
電壓不平衡率、電流不平衡率 |
|
需量 |
|
|
需量 |
有功、無功需量測量，有功、無功最大需量測量； 默認需量間隔時間為15min，滑塊方式； |
|
最大需量記錄 |
存儲上12個月有功、無功最大需量數據及最大需量發生時間 |
|
顯示 |
|
|
實時數據 |
三相電壓、電流、有功功率、無功功率、視在功率、功率因數、系統頻率、儀表時間、儀表地址等組合有功總電能、正向有功總電量、反向有功總電量、各費率總電量 |
|
設備參數 |
通信地址、波特率、校驗方式、網絡參數、IMEI號、ICCID號等顯示 |
|
背光 |
正常操作完成后60秒內自動關閉背光顯示 |
|
指示燈 |
網絡指示燈、脈沖指示燈 |
|
數據刷新 |
數據刷新頻率為1S秒鐘 |
|
歷史數據存儲 |
|
|
歷史電量 |
月凍結數據，凍結時刻默認每月1日0時，凍結數據（組合有功電能，正向有功電能，反向有功電能，組合無功電能1，組合無功電能2，四象限無功電能，正向視在電能，反向視在電能，分相總電能）存儲最近12個月歷史電量。 |
|
整點凍結 |
整點凍結數據，凍結間隔時間為15分鐘，凍結數據（凍結時間、組合有功總電能、無功總電能、正向有功總電能、反向有功總電能、組合無功1(正向無功)總電能、組合無功2（反向無功）總電能）存儲最近30天數據。 |
|
通訊 |
|
|
RS485 |
1路RS485接口，默認9600、 N-8-1 |
|
無線通訊 |
LoRa，490MHz。 |
|
通訊協議 |
Modbus-RTU、DL/T645-2007 |
|
時鐘、計時功能 |
|
|
時鐘 |
時鐘具有自動計算日歷、計時、閏年自動轉換功能，在參比溫度（23℃）下，時鐘準確度 ≤ ±0.5s/d。 |
|
遠程維護功能 |
|
|
電流反向 |
可以通過遠程設置“電流反向允許狀態字”來調整三相電流方向 |
|
電壓錯相調節 |
當判定為三相電壓錯相，可以通過遠程設置“三相電壓調線方式字”糾正三相電壓接線錯誤。 |
|
電流錯相調節 |
當判定為三相電壓錯相，可以通過遠程設置“三相電流調線方式字”糾正三相電流接線錯誤。 |
|
遠程升級 |
可遠程設置儀表所有參數及升級儀表固件 |
三相四線單回路或多回路一次CT直入接法示意圖：
測量精度
|
參數 |
精度 |
測量范圍 |
|
電流 |
0.5級 |
0.01Ib~1.2Imax |
|
電壓 |
0.5級 |
AC10V~300V |
|
頻率 |
±0.02Hz |
45Hz~60Hz |
|
功率 |
有功1級，無功2級 |
|
|
功率因數 |
±0.02 |
0~±1.0 |
|
諧波 |
電壓諧波I級，電流諧波I級 |
2~31次 |
|
電能 |
有功1級，無功2級 |
|
規格參數(以下參數均以銘牌標注為準)
|
參比電壓（Un） |
3×220/380V |
|||
|
參比電流 |
3×1.5(6)A |
3×20(100)A |
3×50(200)A |
3×100(400)A |
|
脈沖常數 |
6400imp/kWh |
400imp/kWh |
200imp/kWh |
100imp/kWh |
|
準確度等級（電能） |
有功1級，無功2級 |
|||
環境條件
|
環境條件 |
||
|
儲藏溫度： -40℃~70℃ |
工作溫度： -25℃~70℃ |
|
|
濕度：5%RH~95%RH |
||
|
工作電源 |
||
|
功耗 |
不通訊時≤2W，無線通訊時≤10W |
輸入： AC85V~AC265V，50/60Hz or DC100V~DC330V |
功耗
|
輸入回路 |
功耗 |
|
電壓回路 |
≤0.2VA（每相） |
|
電流回路 |
≤0.4VA（每相） |
電氣特性
|
電氣特性 |
|
|
潛動 |
當電能表施加參比電壓的115％而電流線路無電流時，電能表在規定的時間內測試輸出不應產生多于一個的脈沖 |
|
起動 |
在額定電壓的條件下，負載電流升到0.004Ib后，電能表在規定的時間內應有脈沖輸出或代表電能輸出 |
|
過載能力 |
電壓、電流1.2倍連續，電流10倍/1秒 |
電磁兼容
|
電磁兼容 |
|
|
電快速瞬變脈沖群抗擾度試驗 |
執行標準GB/T 17626.4；IEC 61000-4-4 等級：Ⅳ級（脈沖、通信端口2kV，其它端口4kV） |
|
靜電放電抗擾度試驗 |
執行標準GB/T 17626.2；IEC 61000-4-2 等級：Ⅲ級（接觸放電6kV，空氣放電8kV） |
|
浪涌(沖擊) 抗擾度試驗 |
執行標準GB/T 17626.5；IEC 61000-4-5 等級：Ⅳ級（電壓端口4kV，脈沖、通訊端口2kV） |
|
射頻電磁場輻射抗擾度試驗 |
執行標準GB/T 17626.6；IEC 61000-4-3 等級：Ⅲ級（10V/m） |
|
絕緣強度 |
輸入/地：AC 2.0kV/min.1mA 輸入/脈沖、通訊：AC2kV/min.1mA |
